PODWOZIE

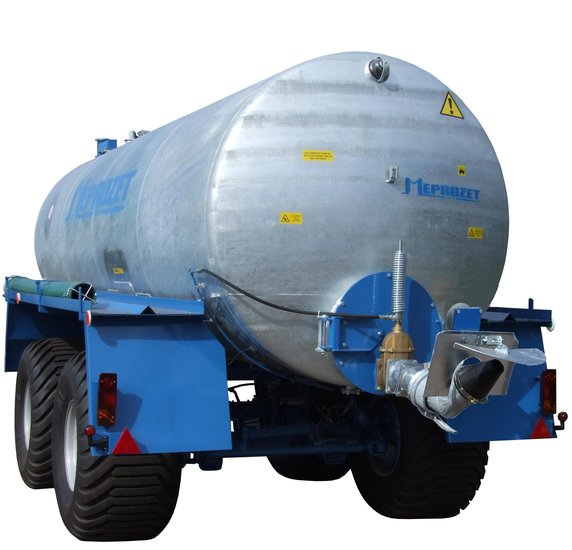

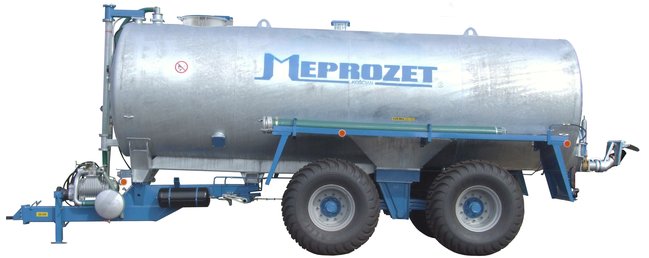

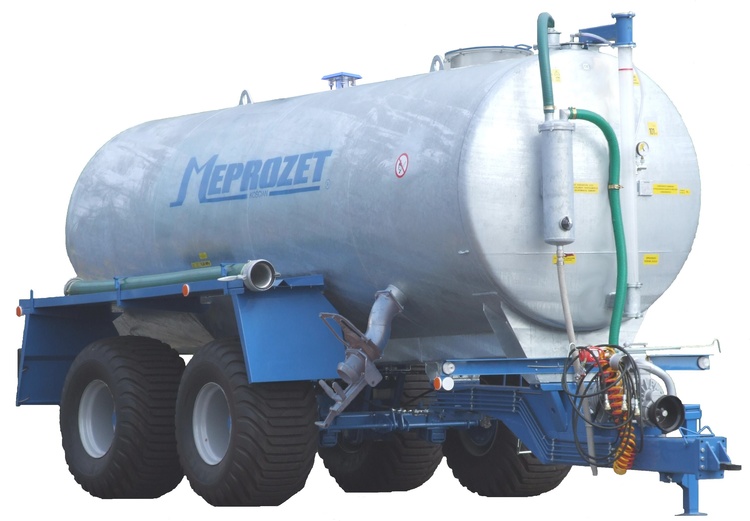

Wóz asenizacyjny PN-3/18 wykonany jest, jako samonośny zbiornik zamontowany na dwuosiowym, resorowanym zestawie kołowym, którego tylna oś to oś skrętna.
ZBIORNIK
Zbiornik stalowy z ramą środkową, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające i falochrony. Tylna dennica zamknięta z włazem Ø600 i dwoma króćcami. Na przedniej dennicy rurowy wskaźnik poziomu i dwa wzierniki szklane, a na bokach króćce do zasuw. Zbiornik na górze posiada właz Ø 600 i bezpiecznik nadmiarowy.
KOMPRESOR
Standardowo na dyszlu wozu zamontowany jest kompresor JUROP PN 106M.
ZASUWY SPUSTOWE
Na tylnym włazie zamontowana jest hydraulicznie sterowana zasuwa z rozdzielaczem z tarczą a na boku zbiornika zasuwa ręczna 5”. Na dnie zbiornika znajduje się króciec 2'' umożliwiający podłączenie dodatkowego węża spustowego np. do podlewania.
MIESZADŁO
Wóz na specjalne zamówienie może być wyposażony w napędzane hydraulicznie mieszadło ślimakowe, które może mieszać zawartość zbiornika w sposób ciągły.
DZIAŁANIE
Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub grawitacyjnie.
SYSTEMY ROLEWAJĄCE
Deszczowanie odbywa się przy pomocy rozdzielacza z tarczą, który jest standardowym wyposażeniem wozu. Na życzenie mogą być stosowane inne urządzenia do rozlewania.
TRANSPORT DROGOWY
Wóz posiada deklarację zgodności WE oraz zwolnienie z obowiązku uzyskania świadectwa homologacji co umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych.
ZASTOSOWANIE
- wypompowanie nieczystości płynnych, gnojowicy, ścieków komunalnych
- transport i rozlewanie na pola i użytki zielone
- podlewanie, zraszanie i nawożenie upraw
- dogaszanie pożarów w lasach i na polach
- transport wody na budowy i drogi
| Pojemność | PN-3/18
wersja | Liczba osi | Rozstaw kół | Osadzenie koła | Ogumienie | Kompresor |
| 18 000 litrów | wersja A
standard | 2 | 2200 | 280 / 335 / 10 | 20,5 R22,5 bieżnikowane | JUROP
PN 106M |
| wersja B | 2 | 2200 | 280 / 335 / 10 | 560 / 60 x 22,5 | JUROP
PN 106M |
| wersja C | 2 | 2200 | 280 / 335 / 10 | 600 / 55 x 22,5 | JUROP
PN 106M |
| wersja D | 2 | 2200 | 280 / 335 / 10 | 600 / 65 x 23 bieżnikowane | JUROP
PN 106M |
| wersja E | 2 | 2250 | 280 / 335 / 10 | 700 / 50 x 22,5 | JUROP
PN 106M |
| wersja F | 2 | 2250 | 280 / 335 / 10 | 750 / 60 x 30,5 | JUROP
PN 106M |
| wersja G | 2 | 2250 | 280 / 335 / 10 | 750 / 45 x 26,5 | JUROP
PN 106M |
| wersja H | 2 | 2250 | 280 / 335 / 10 | 800 / 45 x 26,6 | JUROP
PN 106M |
Wóz asenizacyjny w wyposażeniu standardowym posiada:
- wąż ssący 5” o długości 3 m - łącznik
- wąż ssący 5” o długości 3 m z koszem
- szybkozłącze 5" do podłączania węża
- kompresor z zaworem bezpieczeństwa
- rozdzielacz z tarczą
- tłumik - odzyskiwacz oleju
- błotniki
- zawór pływakowy na górze zbiornika
- zbiornik przelewowy
- manowakuometr
- regulowaną stopę podporową
- wymienny zaczep
- instalację hamulcową dwuprzewodową
- instalację elektryczną 12V
- układ hydrauliczny otwierania spustu
Wóz oprócz wersji standardowej może być wykonany w wersji specjalnej oraz posiadać wyposażenie dodatkowe rozszerzające jego funkcjonalność:
- ogumienie 560 / 60 x 22,5; 600 / 55 x 22,5; 600 / 65 x 23; 700 / 50 x 22,5; 750 / 60 x 30,5; 750 / 45 x 26,5 lub 800 / 45 x 26,5
- zbiornik malowany specjalnymi farbami
- zasuwy mosiężne z boku zbiornika
- właz górny Ø 420 mm ręczny lub hydrauliczny
- drabinka
- wzierniki szklane 3" na przednim dnie
- rura spustowa z zaworem 2”
- kompresor JUROP PN 140M lub inny
- wałek przekaźnika mocy
- zaczep obrotowy lub inny
- rozdzielacze deszczujące do tyłu lub na boki
