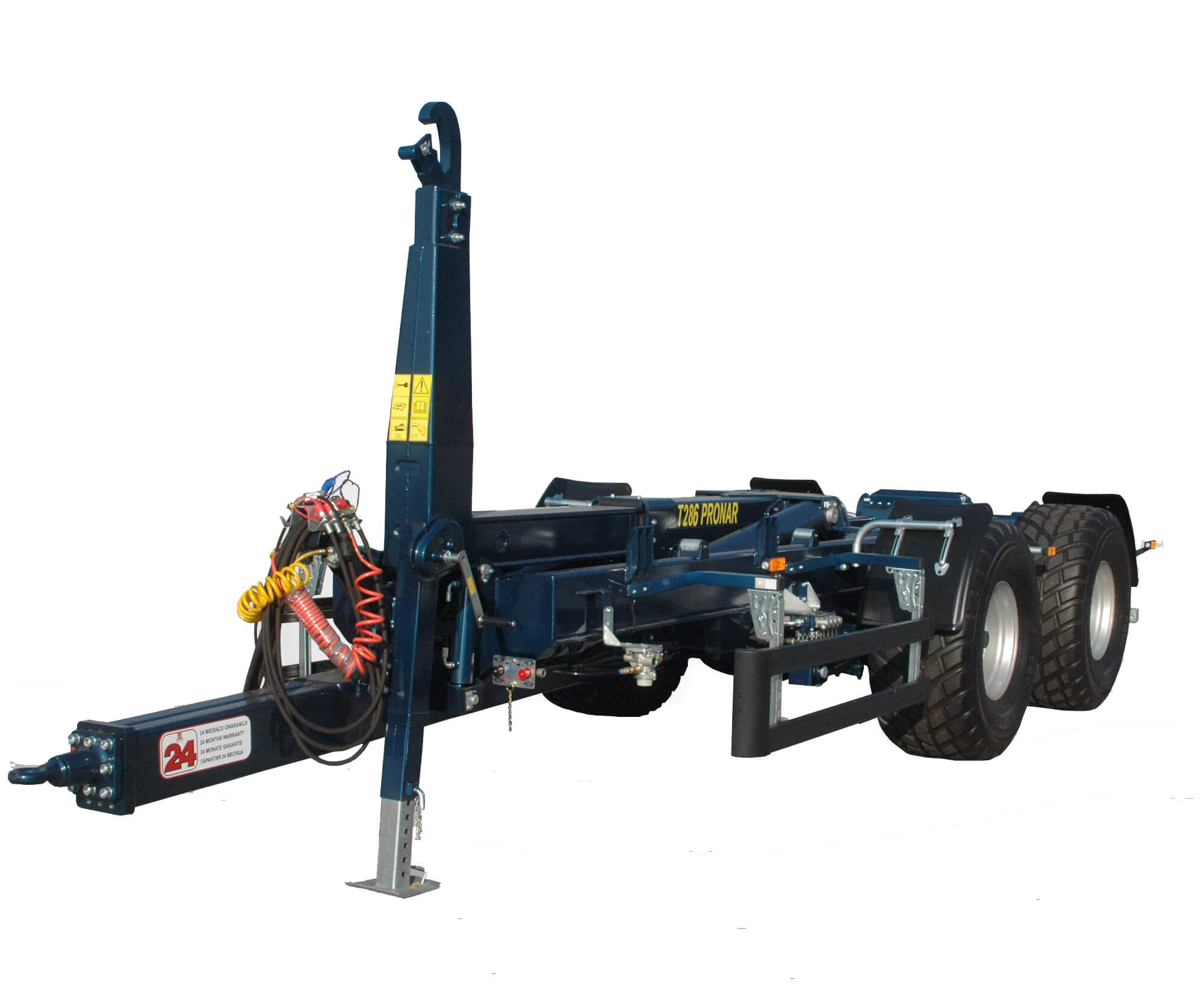

PRONAR T286

Przyczepa hakowa T286 to uniwersalny produkt, który znajdzie zastosowanie zarówno w pracach rolnych, budowlanych, komunalnych, leśnych czy sadownictwie. Zakup takiej przyczepy to oszczędność wynikająca z zastosowania jednego podwozia i wielu nadwozi wykonanych na bazie ramy kontenera hakowego. Przyczepa PRONAR T286 posiada cechy, które znacznie zwiększają jej funkcjonalność i zakres użytkowania.
Rama dolna została wykonana z wytrzymałych profili zamkniętych, zapewniających trwałość i sztywność konstrukcji. Zawieszenie mechaniczne tandem na resorach parabolicznych z rozstawem osi przekraczającym 1800 mm. Dzięki temu możliwe jest wykonanie przyczepy o dopuszczalnej masie całkowitej wynoszącej aż 23 tony.
Hydraulicznie amortyzowany dyszel, wykonany z wysokogatunkowej stali. Jest on o 40 proc. lżejszy od podobnych konstrukcji z użyciem resora stalowego, a w dodatku bardziej funkcjonalny i równie wytrzymały. Jego układ hydrauliczny umożliwia płynne dostosowanie wysokości cięgna do zaczepu ciągnika, konieczne jest wówczas podłączenie pary przewodów do ciągnika. Tylna oś skrętna kierowana biernie (samoskrętna). Podczas jazdy do przodu oś samoczynnie skręca w kierunku jazdy. Natomiast podczas cofania konieczne jest jej zablokowanie do jazdy na wprost, w tym przypadku również konieczne jest podłączenie pary przewodów do ciągnika.
Centralny układ hydrauliczny sterowany elektronicznie za pomocą przewodowego pulpitu. Wszystkie układy hydrauliczne odpowiedzialne za obsługę kontenera połączone zostały w jeden centralny układ. Dzięki temu, do ciągnika wpinamy tylko dwa przewody hydrauliczne, umożliwiające obsługę tego układu. Wygodny i funkcjonalny pulpit sterowniczy z diodową sygnalizacją załączonej funkcji umożliwia łatwą i sprawną obsługę. Przyczepa wyposażona jest również w czujniki, które zabezpieczają przed jej uszkodzeniem i uniemożliwiają włączenie „niedozwolonych” funkcji. Dodatkowo przyczepa może zostać wyposażona w bezprzewodowy pilot sterujący oraz centralny układ hydrauliczny z pompą napędzaną WOM-em i własnym zbiornikiem oleju.

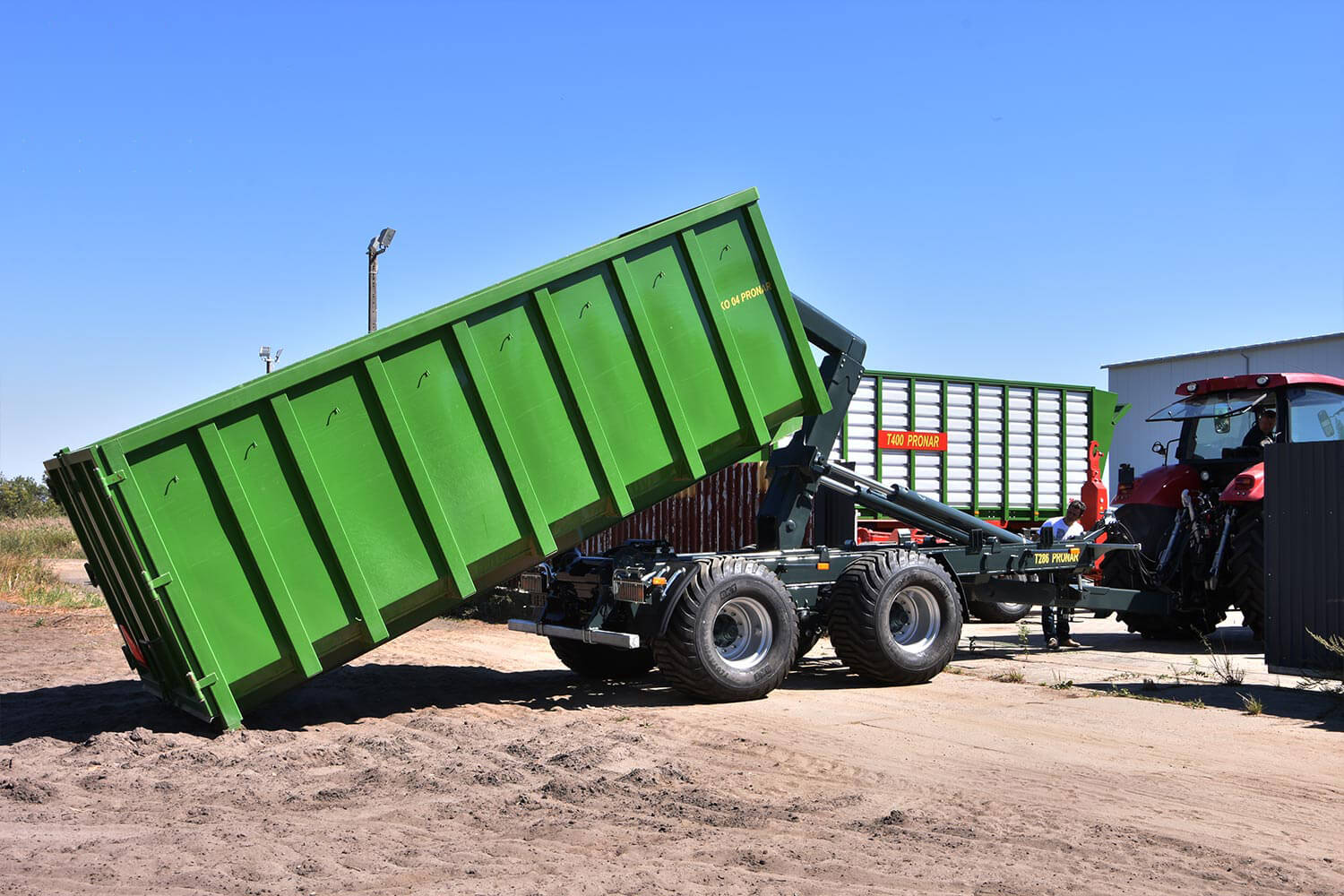

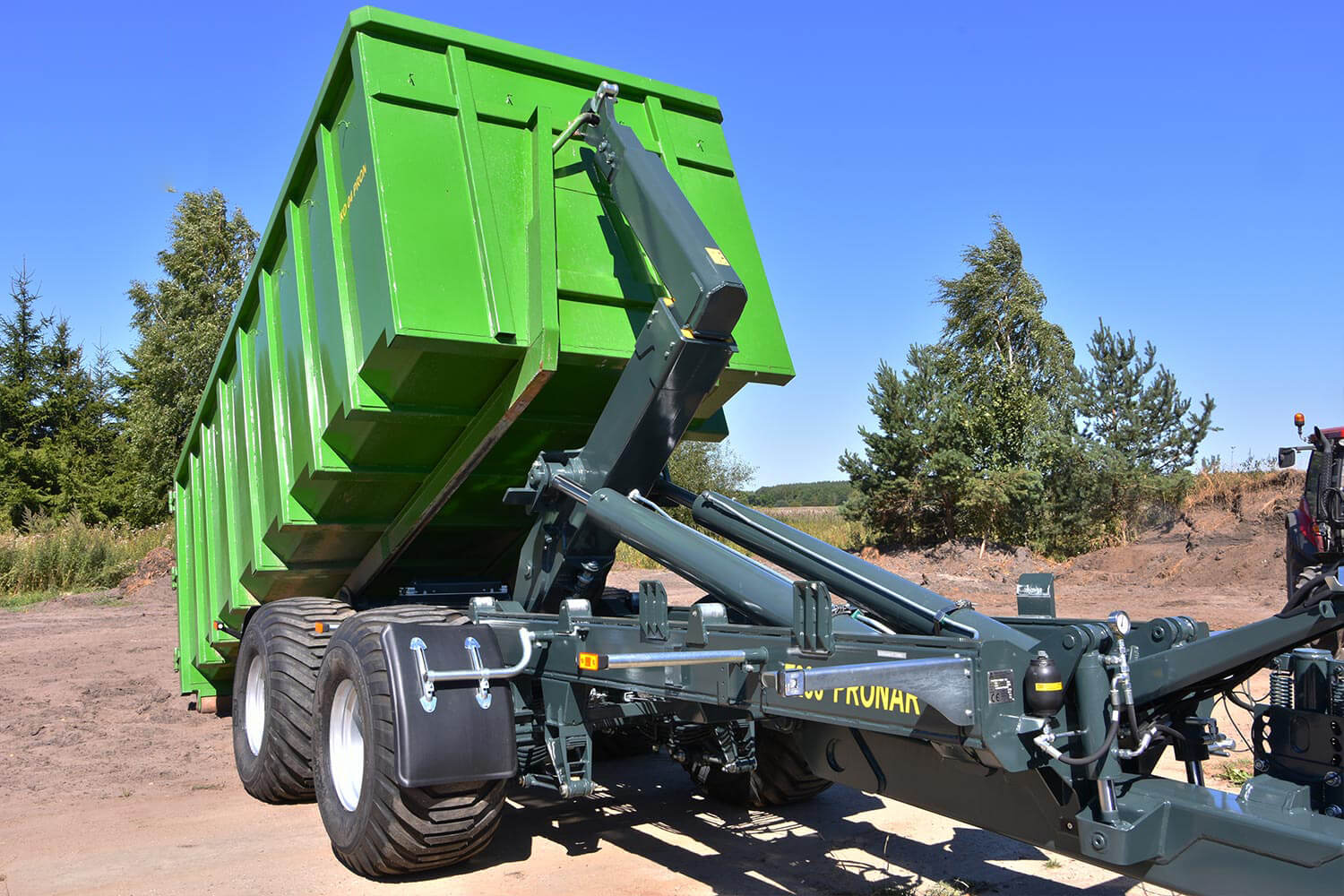

Dwa hydrauliczne cylindry wywrotu. Rozwiązanie to jest stosowane w samochodowych wersjach „hakowców”. Oba cylindry jednocześnie unoszą kontener, dzięki czemu bezproblemowo przebiega wciąganie i zdejmowanie kontenera oraz jego rozładunek. Każdy z cylindrów wywrotu wyposażony jest w hamulec, który w ostatniej fazie składania ogranicza prędkość przesuwu ram przyczepy.
Zderzak tylny wysuwany hydraulicznie. Podczas transportu kontenerów po drogach publicznych zderzak powinien znajdować się nie więcej niż 400 mm od końca kontenera. W tym celu przyczepy wyposażane są w zderzak, który należy ręcznie wysunąć na właściwą odległość, uzależnioną od długości przewożonego kontenera. Hydraulicznie wysuwany zderzak przyczepy hakowej T286 znacznie ułatwia pracę operatorowi przyczepy i wpływa na zwiększenie bezpieczeństwa w ruchu drogowym;
Hydrauliczna blokada kontenera. Zabezpiecza kontener przed przesuwaniem i podskakiwaniem podczas przewożenia na przyczepie. Hydrauliczna blokada umożliwia przewożenie kontenerów o różnych długościach bez konieczności jej dostosowywania do kontenera, tak jak to ma miejsce w blokadach mechanicznych.
Teleskopowa rama haka wysuwana hydraulicznym cylindrem o skoku 1300 mm. Duży skok umożliwia przewożenie kontenerów o wewnętrznej długości wynoszącej od 5000 do 6500 mm;
Hak z zapadką o regulowanej wysokości. Taka konstrukcja umożliwia przewożenie kontenerów wyposażonych w ucho zaczepowe położone na wysokości 1450 mm lub 1570 mm. Dodatkowo hak wyposażony jest w zapadkę, która automatycznie zabezpiecza ucho zaczepowe kontenera przed niekontrolowanym wysunięciem z haka;
Oferta pozwala na odpowiednie skonfigurowanie przyczepy, specjalnie do wymagań użytkownika. W opcji min. oś skrętna kierowana czynnie, skrzynka narzędziowa, osłony przeciwnajazdowe, szeroka gama kół.

Wyposażenie standardowe:
- rama podwozia spawana z prostokątnych zamkniętych profili
- dyszel hydraulicznie amortyzowany z płynną regulacją wysokości do łączenia z zaczepami ciągnika ( hitch, piton fix, transportowy, kulowy)
- zaczep dyszla obrotowy z okiem Ø50mm do łączenia z zaczepami ciągnika: hitch lub piton fix
- podpora dyszla hydrauliczna prosta
- zawieszenie tandem na resorach parabolicznych z rozstawem osi 1810mm, z przednią osią sztywną i tylną osią kierowaną biernie z instalacją hydrauliczna blokady skrętu, hamulce bębnowe o wymiarach 400×140 (układ wymaga stałego użycia jednej pary wyjść hydr z ciągnika)
- instalacja hamulcowa pneumatyczna dwuprzewodowa z ręcznym regulatorem siły hamowania
- zderzak tylny wysuwany hydraulicznie
- instalacja elektryczna z bocznymi światłami obrysowymi
- metalowe błotniki
- centralny układ hydrauliczny z systemem zabezpieczeń elektrohydraulicznych sterowany elektrycznie przewodowo, realizujący następujące funkcje (układ wymaga stałego użycia jednej pary wyjść hydrauliki z ciągnika):
a. podnoszenie ramy realizowane dwoma siłownikami wywrotu;
b. przełączanie hakowiec/wywrotka;
c. wysuwanie ramy haka;
d. blokada zawieszenia;
e. blokada kontenera;
f. wysuwanie zderzaka tylnego;
g. zasilanie pary wyjść instalacji hydraulicznej na tył (do układu podłączyć można hydrauliczną klapę kontenera lub hydraulikę wywrotu dodatkowej przyczepy);
h. świetlna informacja na panelu sterowniczym o włączonych funkcjach centralnego układu hydraulicznego;
i. program sterujący z zabezpieczeniem przed włączeniem „niedozwolonych” opcji
- hak z automatycznym zabezpieczeniem kontenera i regulowaną w dwóch położeniach wysokością (przystosowany do kontenerów wykonanych wg DIN 30722-1 i kontenerów wg SS3021)
- dwa kliny do kół umieszczone w ocynkowanych kieszeniach
- materiały malarskie chemoutwardzalne dwuskładnikowe o wysokiej trwałości i odporności na UV
- kolorystyka malowania podwozia czerwony RAL3000

Wyposażenie dodatkowe:
-zaczep dyszla sztywny z okiem Ø40mm do łączenia z transportowym zaczepem ciągnika
-zaczep dyszla sztywny K80mm do łączenia z kulowym zaczepem ciągnika
-zaczep dyszla sztywny z okiem Ø50mm do łączenia z zaczepami ciągnika: hitch lub piton fix
-podpora dyszla teleskopowa z dwustopniową przekładnią
-podpora dyszla hydrauliczna łamana
-instalacja hamulcowa pneumatyczna dwuprzewodowa z automatycznym (ALB) regulatorem siły hamowania
-plastikowe błotniki
-wyjście na tył instalacji hamulcowej
-boczne osłony przeciwnajazdowe
-skrzynka narzędziowa
-zaczep tylny manualny, amortyzowany
-zaczep tylny automatyczny
-koła z ogumieniem 500/60R22,5
-koła z ogumieniem 550/60-22,5
-koła z ogumieniem 560/60R22,5
-koła z ogumieniem 600/55-22,5 (szerokość przyczepy przekracza 2550mm)
-koła z ogumieniem 600/50R22,5 (szerokość przyczepy przekracza 2550mm)
-koła z ogumieniem 620/50R22,5 (szerokość przyczepy przekracza 2550mm)
-koło zapasowe luzem

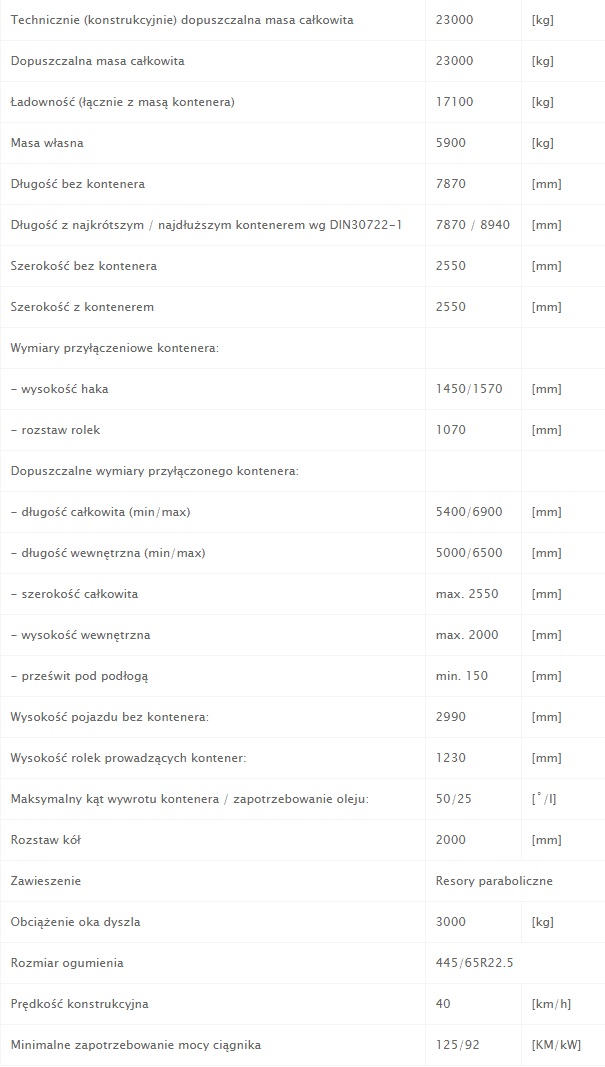

Dane techniczne:

Technicznie (konstrukcyjnie) dopuszczalna masa całkowita 23000 [kg]
Dopuszczalna masa całkowita 23000 [kg]
Ładowność (łącznie z masą kontenera) 17100 [kg]
Masa własna 5900 [kg]
Długość bez kontenera 7870 [mm]
Długość z najkrótszym / najdłuższym kontenerem wg DIN30722-1 7870 / 8940 [mm]
Szerokość bez kontenera 2550 [mm]
Szerokość z kontenerem 2550 [mm]
Wymiary przyłączeniowe kontenera:
- wysokość haka 1450/1570 [mm]
- rozstaw rolek 1070 [mm]
Dopuszczalne wymiary przyłączonego kontenera:
- długość całkowita (min/max) 5400/6900 [mm]
- długość wewnętrzna (min/max) 5000/6500 [mm]
- szerokość całkowita max. 2550 [mm]
- wysokość wewnętrzna max. 2000 [mm]
- prześwit pod podłogą min. 150 [mm]
Wysokość pojazdu bez kontenera: 2990 [mm]
Wysokość rolek prowadzących kontener: 1230 [mm]
Maksymalny kąt wywrotu kontenera / zapotrzebowanie oleju: 50/25 [˚/l]
Rozstaw kół 2000 [mm]
Zawieszenie Resory paraboliczne
Obciążenie oka dyszla 3000 [kg]
Rozmiar ogumienia 445/65R22.5
Prędkość konstrukcyjna 40 [km/h]
Minimalne zapotrzebowanie mocy ciągnika 125/92 [KM/kW]


Symbol: T286

Ładowność:

17100 KG
