Wóz asenizacyjny PN - 50

PODWOZIE

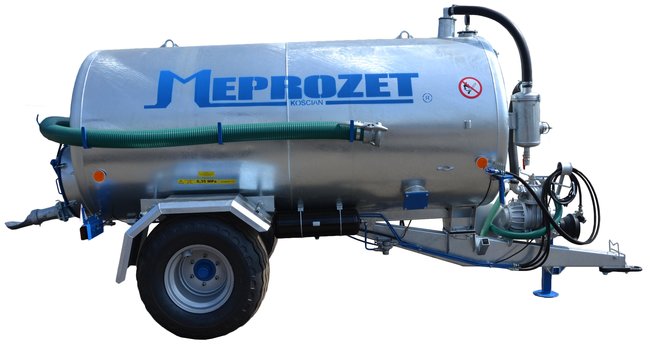

Wóz asenizacyjny PN-50 wykonany jest, jako samonośny zbiornik zamontowany na jednoosiowym zestawie kołowym.

ZBIORNIK

Zbiornik stalowy z ramą środkową, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające. Tylna dennica zamknięta z włazem      Ø 600 mm. Na przedniej dennicy wzierniki szklane. Zbiornik na górze posiada bezpiecznik nadmiarowy.

KOMPRESOR

Standardowo na dyszlu wozu zamontowany jest kompresor JUROP PN 45M.

ZASUWY SPUSTOWE

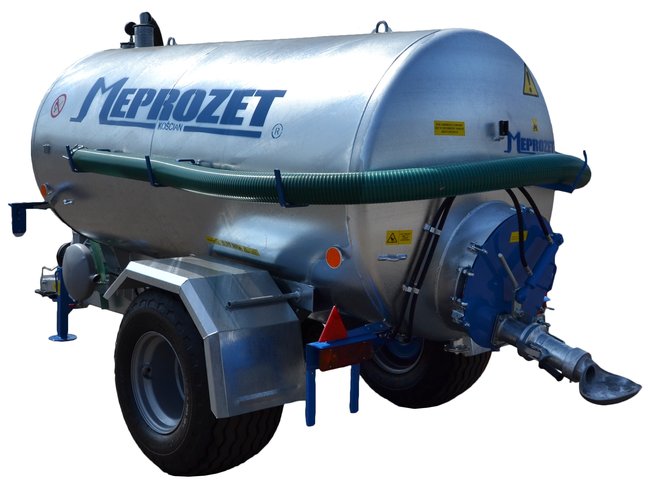

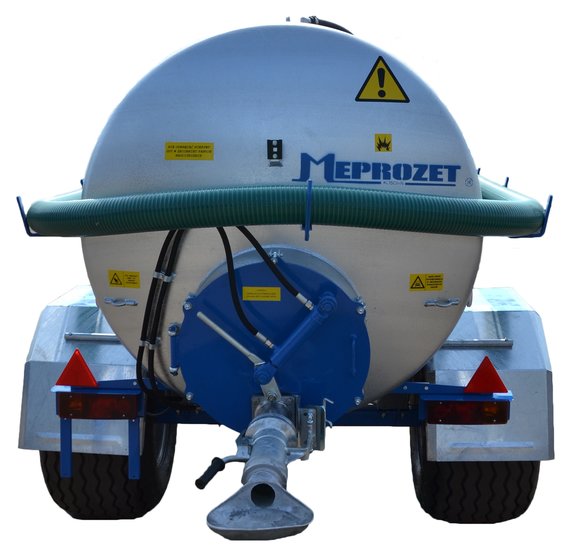

Na tylnym włazie zamontowany jest hydraulicznie sterowany, zawór spustowy 4'' typ „MEPROZET” z uchylną łyżką rozlewową. Na dnie zbiornika znajduje się króciec 2'' umożliwiający podłączenie dodatkowego węża spustowego np. do podlewania.

MIESZADŁO

Wóz na specjalne zamówienie może być wyposażony w napędzane hydraulicznie mieszadło ślimakowe, które może mieszać zawartość zbiornika w sposób ciągły.

DZIAŁANIE

Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub grawitacyjnie.

SYSTEMY ROLEWAJĄCE

Deszczowanie odbywa się przy pomocy łyżki rozlewowej, która jest standardowym wyposażeniem wozu. Na życzenie mogą być stosowane inne urządzenia do rozlewania.

TRANSPORT DROGOWY

Wóz posiada deklarację zgodności WE. Świadectwo homologacji umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych.

ZASTOSOWANIE

  • wypompowanie nieczystości płynnych, gnojowicy, ścieków komunalnych
  • transport i rozlewanie na pola i użytki zielone
  • podlewanie, zraszanie i nawożenie upraw
  • dogaszanie pożarów w lasach i na polach
  • transport wody na budowy i drogi

Pojemność

  PN - 50
wersja
Liczba osi Rozstaw kół Osadzenie koła Ogumienie Kompresor
5 000 litrów wersja A
standard
1 1600 160 / 205 / 6 500 / 50 x 17 JUROP
PN 45M
wersja B 1 1500 160 / 205 / 6 385 / 65 R22,5
bieżnikowane

JUROP
PN 45M

Wóz asenizacyjny w wyposażeniu standardowym posiada:

  • wąż ssący 4” o długości 6 m z koszem
  • kompresor z zaworem bezpieczeństwa
  • uchylną łyżkę rozlewową
  • tłumik - odzyskiwacz oleju
  • błotniki
  • zawór pływakowy na górze zbiornika
  • zbiornik przelewowy
  • właz tylny Ø600 mm
  • wzierniki szklane na przednim dnie
  • manowakuometr
  • regulowaną stopę podporową
  • wymienny zaczep
  • instalację hamulcową jednoprzewodową
  • instalację elektryczną 12V
  • układ hydrauliczny otwierania spustu

Wóz oprócz wersji standardowej może być wykonany w wersji specjalnej oraz posiadać wyposażenie dodatkowe rozszerzające jego funkcjonalność:

  • ogumienie 385 / 65 R22,5
  • dno tylne otwierane
  • zbiornik malowany specjalnymi farbami
  • zasuwy mosiężne hydrauliczne i ręczne z tyłu lub z boku zbiornika
  • właz górny Ø 420 mm ręczny lub hydrauliczny
  • drabinka
  • rurowy wskaźnik poziomu
  • rura spustowa z zaworem 2”
  • kompresor JUROP PN 58M lub inny
  • wałek przekaźnika mocy
  • rozdzielacze deszczujące do tyłu lub na boki
  • układ hamulcowy dwuprzewodowy
  • zaczep obrotowy lub inny



Symbol: PN-50

Pojemność:

5000 L

Liczba osi:

1
